Il FEM è un metodo consolidato che suddivide la struttura in una mesh di piccoli elementi finiti. Dà la possibilità di eseguire l’analisi statica agli elementi finiti utilizzando direttamente il modello realizzato con 3Muri Project, permettendo ai progettisti di utilizzare un approccio che definisce i comportamenti della struttura da un punto di vista puntuale, in modo da esaminare le singole criticità e mantenere al contempo una visione di insieme sugli elementi significativi della struttura. Queste caratteristiche lo rendono il più potente strumento per creare conformazioni irregolari come le facciate degli edifici monumentali.
Interpretazione della normativa
Negli ultimi anni, abbiamo assistito a notevoli progressi nell’ambito dei calcoli sismici grazie all’avanzamento degli approcci numerici. Questo sviluppo è stato alimentato dalla ricerca scientifica e dalla crescente potenza di calcolo dei moderni PC. Tuttavia, c’è un aspetto che non ha seguito questa evoluzione: le procedure di calcolo statico sono rimaste sorprendentemente invariate. Esaminando le attuali normative, ci accorgiamo che gli approcci sono rimasti sostanzialmente gli stessi nel DM del 1987. È lecito domandarsi quali limiti siano impliciti in procedure così datate e se sia possibile eseguire calcoli più sofisticati, pur rimanendo in linea con le normative attuali. Le normative consentono l’utilizzo di approcci di comprovata validità, aprendo la strada a calcoli basati su elementi finiti FEM che sfruttano appieno la potenza computazionale dei moderni PC. Questo permette di ottenere risultati più precisi e affidabili.
Dettagli tecnici del nuovo ambiente Analisi FEM

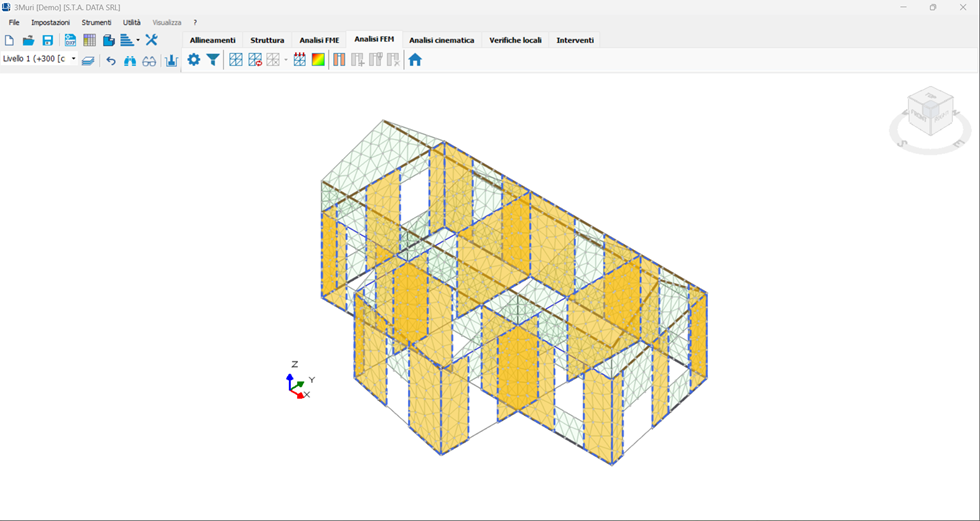

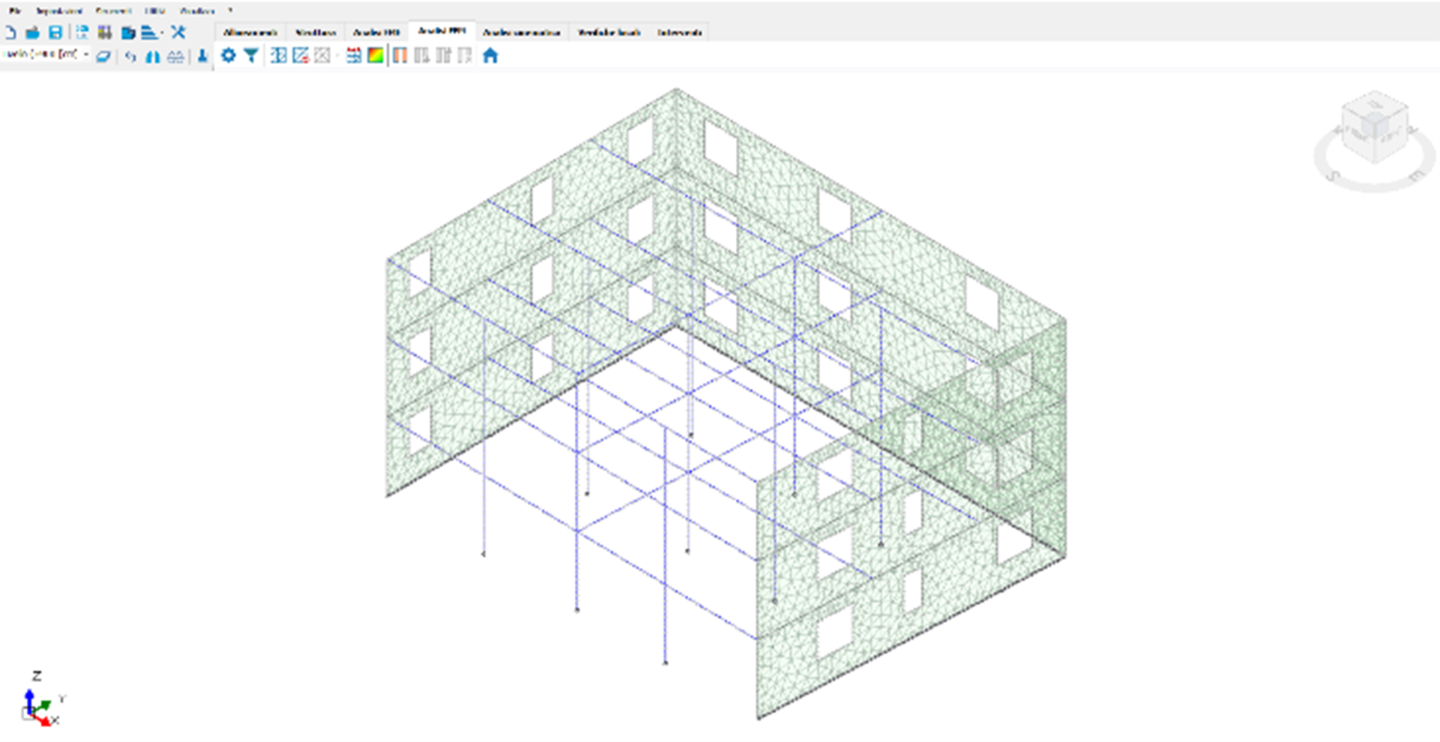

Tutti gli elementi inseriti nel modello struttura di 3Muri sono trasformati in elementi finiti 1D (travi e pilastri) o 2D (pannelli murari e setti c.a.). I solai sono considerati come elemento di ripartizione del carico su travi, pannelli e setti e non possiedono alcuna influenza in termini di rigidezza.
Modulo verifica Statica elementi in C.A.
Gli elementi travi e pilastri, tradizionalmente considerati secondari rispetto alla muratura, richiedono un’attenzione particolare per una verifica strutturale accurata. La loro valutazione dipende da due fattori principali:
- Presenza significativa degli elementi: Una maggiore presenza di questi elementi riduce la probabilità che possano essere esaminati in modo indipendente.
- Connessione al complesso strutturale: La presenza di travi o pilastri in falso su altre travi o pilastri, strutture intelaiate importanti, presentano schemi di calcolo pluri iperstatici.
Quando questi fattori diventano rilevanti, un approccio di verifica globale è preferibile rispetto a uno locale. Il nostro ambiente FEM ha quindi incluso la verifica statica di tutti gli elementi lineari per fornire valutazioni strutturali più complete e precise, integrando tutti gli elementi in un’analisi globale della struttura.
Le funzionalità chiave del modulo includono:

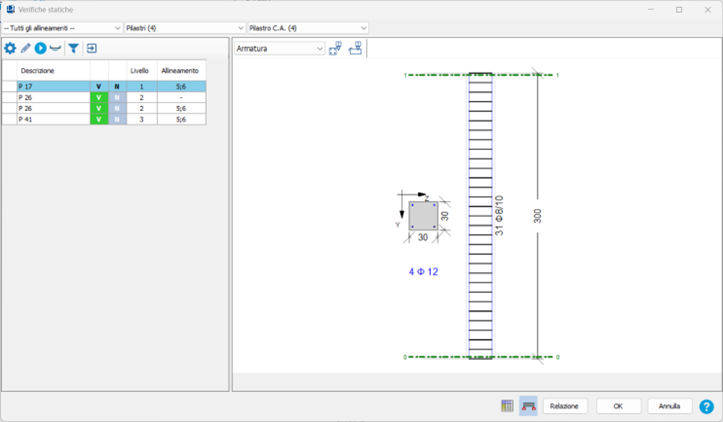

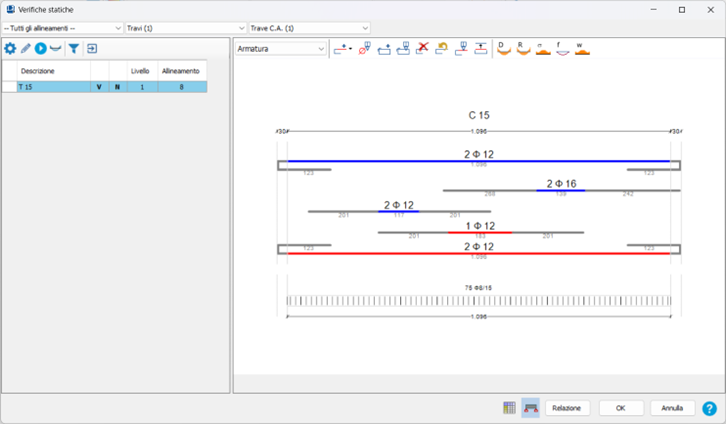

- Verifica telai: È possibile eseguire la verifica statica degli elementi esistenti e il progetto e le verifica degli elementi nuovi di telai utilizzando i risultati di calcolo dell’analisi FEM per verifiche accurate. Gli elementi verificati sono indicati con colori (rosso o verde) per mostrare l’esito della verifica. Gli elementi verificabili includono travi, pilastri e plinti in cemento armato (CA).
- Modifica ed Esportazione: Gli elementi in cemento armato progettati e verificati possono essere modificati direttamente nell’ambiente FEM. Le armature possono essere esportate nell’ambiente struttura per condurre verifiche non lineari di tipo pushover. Per queste analisi, le armature sono fondamentali, ma non sempre note a prescindere, senza eseguire prima un progetto statico.
Modulo verifica Statica elementi in Acciaio
Gli elementi travi e pilastri, tradizionalmente considerati secondari rispetto alla muratura, richiedono un’attenzione particolare per una verifica strutturale accurata. La loro valutazione dipende da due fattori principali:
- Presenza significativa degli elementi: Una maggiore presenza di questi elementi riduce la probabilità che possano essere esaminati in modo indipendente.
- Connessione al complesso strutturale: La presenza di travi o pilastro in falso su altre travi o pilastri, strutture intelaiate importanti, presentano schemi di calcolo pluri iperstatici.
Quando questi fattori diventano rilevanti, un approccio di verifica globale è preferibile rispetto a uno locale. Il nostro ambiente FEM ha quindi incluso la verifica statica di tutti gli elementi lineari per fornire valutazioni strutturali più complete e precise, integrando tutti gli elementi in un’analisi globale della struttura.
Le funzionalità chiave del modulo includono:
- Verifica telai: È possibile eseguire la verifica statica degli elementi di telai utilizzando i risultati di calcolo dell’analisi FEM per verifiche accurate. Gli elementi verificati sono indicati con colori (rosso o verde) per mostrare l’esito della verifica. Gli elementi verificabili includono travi e pilastri in Acciaio.
